المشغل الخطي U1

U1 Electric Linear Actuator

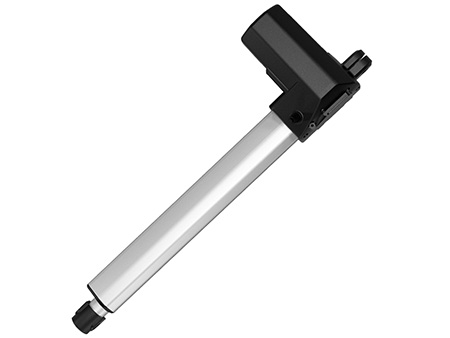

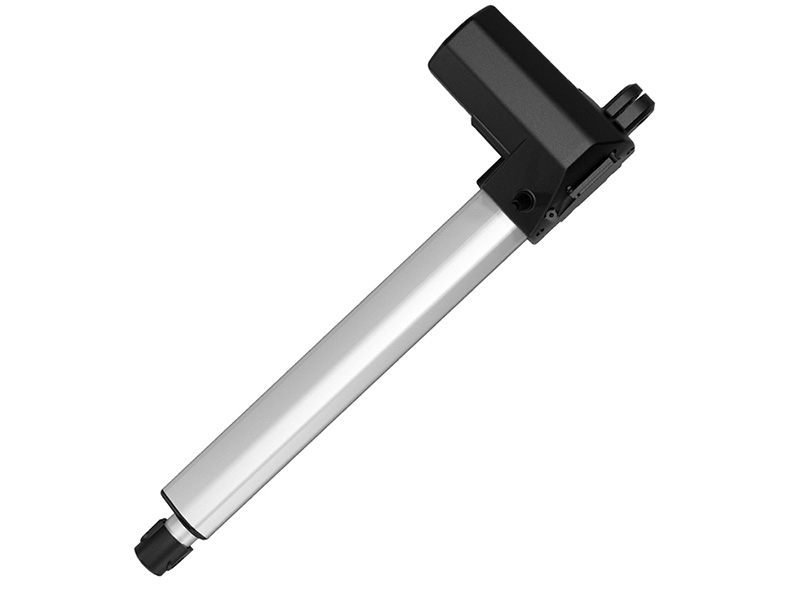

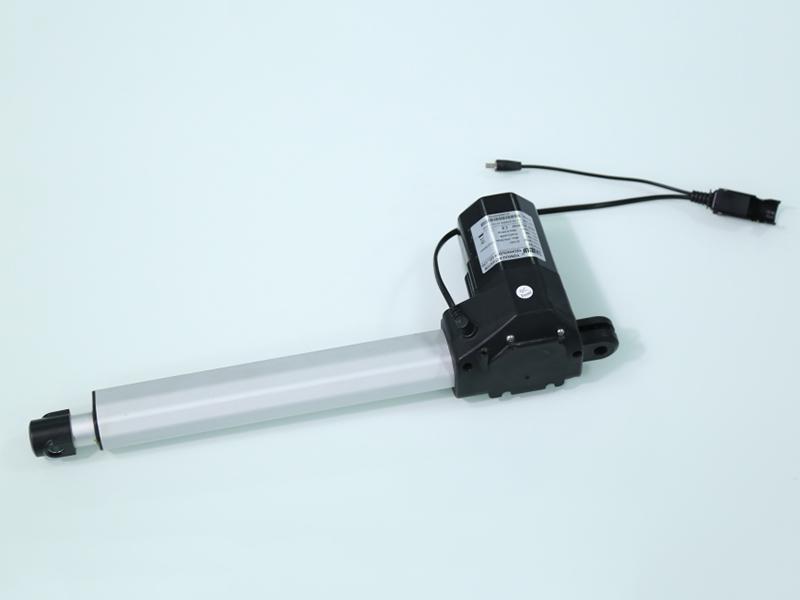

المشغل الخطي للأثاثات المنزلية U1 صُمم بشكل خاص للأرائك الكهربائية والكراسي القابلة للطي الذكية، ويوفر قوة دفع تصل إلى 6,000 نيوتن والحساس المعناطيسي (مستشعر تأثير هول) الاختياري لخرج الإشارة.

هذا النوع من المشغل الخطي يستخدم محركات DC المتحصلة على شهادة CE. كل المواد المستخدمة في إنتاج المشغل الخطي الكهربائي خضعت لإختبار التقادم لضمان الجودة، ومستوى الضوضاء الناجم عن تشغيل المحرك أقل من 52 ديسيبل (dB). وفقاً لهذه المعاملات، فإن هذا النوع من المشغلات الخطية يعتبر مثالي في الاستخدام للأرائك الكهربائية والكراسي القابلة للطي الذكية.

جهز المشغل الخطي أيضاً المحول الكهربائي، وحدة التحكم اليدوية وصندوق التحكم بهدف التحسين من تجربة المستخدم (خبرة المستخدم).

• الجهد: 12/24V DC
• أقصى سعة للتحميل: 6000 نيوتن (دفع)، 4000 نيوتن (سحب)
• السرعة بدون تحميل: من 6 إلى 39.5 مم\ثانية
• سرعة التحميل الكامل (Full-load): من 3.1 إلى 23.4 مم\ثانية

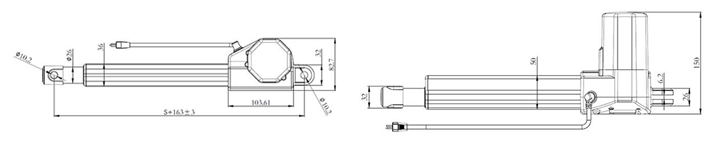

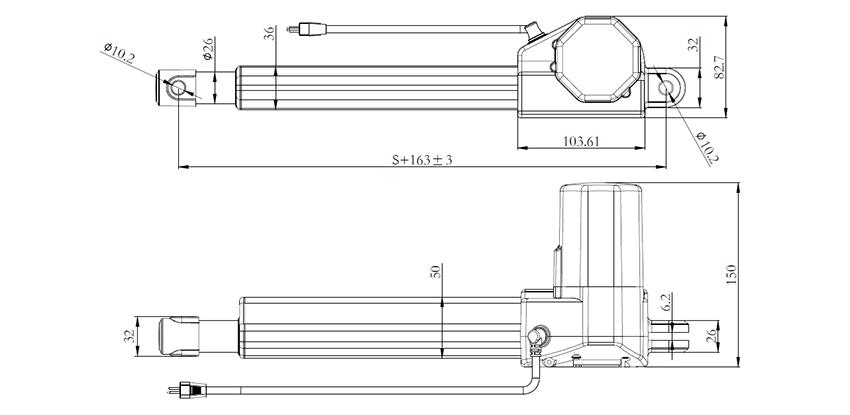

• أقل مسافة للتركيب: s + 163 مم
• مستوى الضوضاء: أقل من 52 ديسيبل
• الخيار: مستشعر تأثير هول (الحساس المعناطيسي)

• المشغل الخطي هذا يتميز بالحجم الصغير، سعة التحميل العالية، الوزن الخفيف، مستوى الضوضاء المنخفض وأداء القفل الذاتي الممتاز.
• هذا المشغل مجهز بمفتاح التحديد المثبت في الداخل. المحرك يقف بشكل آلي في نهاية كل شوط.
• المشغل الخطي يستخدم علبة التروس المعدنية وتتميز بالعمر الافتراضي الطويل للاستىخدام.
• هذا المنتج صمم بتركيبة متينة اسنثنائبة.
• هذا المشغل يحقق الوظائف المختلفة، التي تشمل الرفع، الخفض، والأمالة والدوران.
• يمكن اختيار التحكم اليدوي ومصدر الطاقة الكهربائية.

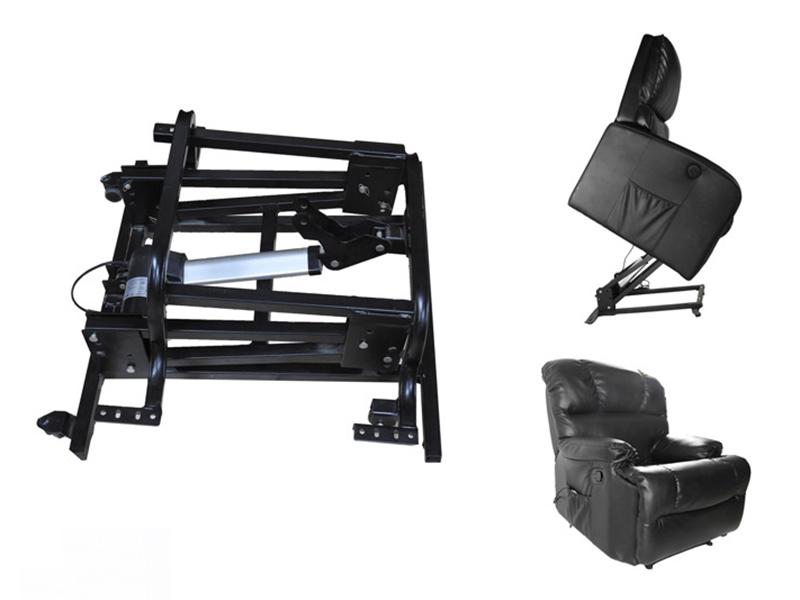

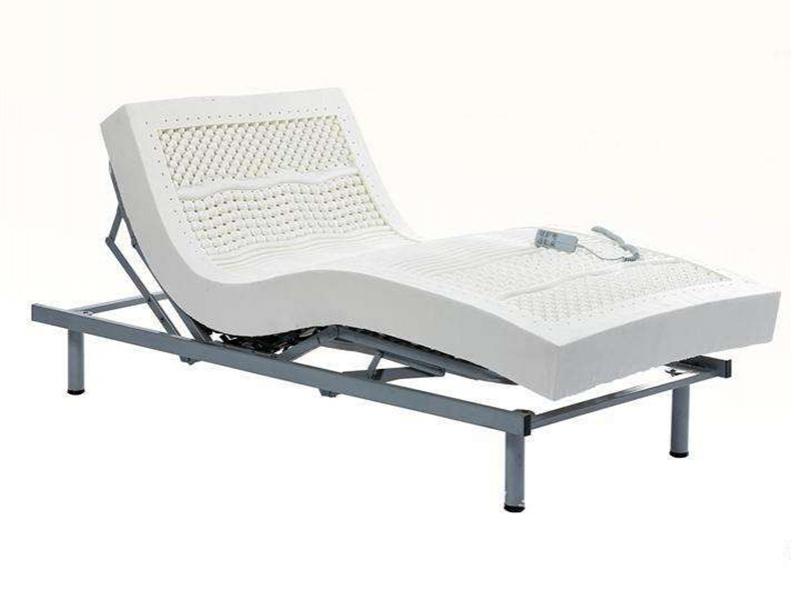

• هذا المشغل الخطي استخدم على نطاق واسع في الأسرة الطبية، الأسرة الكهربائية، كراسي التدليك، وأنواع الأثاث الأخرى.

الرسم البياني للمنحنى

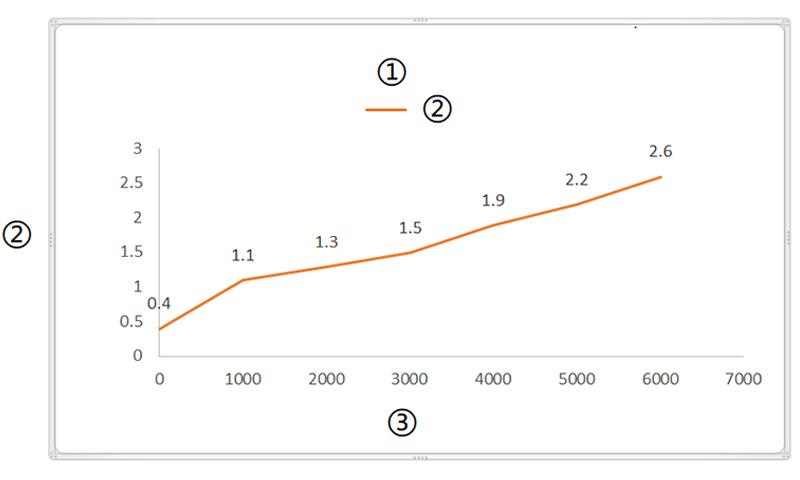

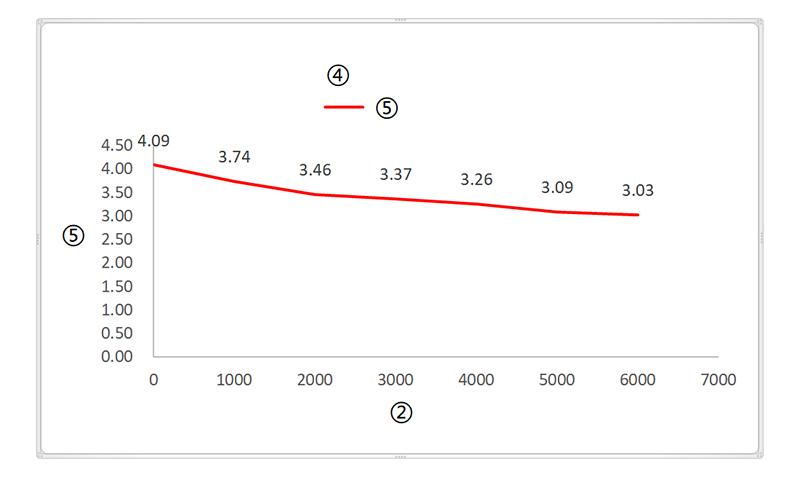

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف

• الجهد

  1= 12 فولت
  2= 24 فولت (قياسي)

• الطرف الخلفي

  1= شوكة مفصلية بلاستيكية (clevis)، الشق (فرضة) 6.2 مم، الثقب بقطر Φ 10.2 مم
  C= تخصيص حسب الطلب

• اللون

  1= أسود
  2= أبيض عاجي
  C= تخصيص حسب الطلب

• التغذية العكسية للإشارة

  1= لا توجد
  2= مستشعر هول الأحادي
  3= مستشعر هول الثنائي
  4= حساس قصبي (مفتاح قصبي)

• وظيفة اللولب

  1= لا توجد (قياسي)
  2= لولب احتياطي للأمان
  3= دفع فقط
  4= لولب احتياطي للأمان، دفع فقط

• المكبح

  1= لا يوجد
  3= نابض إلتوائي بأربع دورات ونصف
  2= نابض إلتوائي بثلاث دورات
  4= مكبح المحرك

• مفتاح نهاية الشوط

  1= مفاتيح في الطرفين off للتوقف
  2= مفاتيح في الطرفين off لإشارة الخرج
  3= مفاتيح في الطرفين off للتوقف والثالث off لإشارة الخرج
  4= مفاتيح في الطرفين والثالث off لإشارة الخرج
  C= تخصيص حسب الطلب

• الطرف الأمامي

  1= العرض 26 مم، الثقب بقطر Φ 10.2 مم
  2= العرض 26 مم، الثقب بقطر Φ 12.2 مم
  3= العرض 32 مم، الثقب بقطر Φ 10.2 مم مع الغطاء البلاستيكي
  4= العرض 32 مم، الثقب بقطر Φ 12.2 مم مع الغطاء البلاستيكي
  5= شوكة مفصلية بلاستيكية (clevis)، العرض 32 مم، الشق (فرضة) 8.2 مم، الثقب بقطر Φ 10.2 مم
  6= شوكة مفصلية بلاستيكية (clevis)، العرض 32 مم، الشق (فرضة) 8.2 مم، الثقب بقطر Φ 12.2 مم
  7= شوكة مفصلية من سبيكة الألمنيوم، العرض 26 مم، الشق (فرضة) 6.2 مم، الثقب بقطر Φ 10.2 مم
  8= شوكة مفصلية من سبيكة الألمنيوم، العرض 26 مم، الشق (فرضة) 6.2 مم، الثقب بقطر Φ 12.2 مم
  9= شوكة مفصلية من سبيكة الألمنيوم+غلاف أنبوبي (كم) من الفينيل، العرض 26 مم، الشق (فرضة) 6.2 مم، الثقب بقطر Φ 10.2 مم
  C= تخصيص حسب الطلب

• الموصل

  1= أسلاك التوصيل القصدير العارية
  2= قابس توصيل سن واحدة 01
  3= قابس توصيل 4 سن Din ، 90 درجة
  4= قابس توصيل 5 سن Din، 90 درجة
  5= قابس توصيل 6 سن Din، 90 درجة
  C= تخصيص حسب الطلب

• طول الكابل

  1=0.5 متر
  2= 1 متر
  3= 1 متر
  4= 2 متر
  5= 3 متر
  C= تخصيص حسب الطلب

• نوع الكابل

  1= مستوي (مستقيم)
  2= ملفوف (حلزوني)
