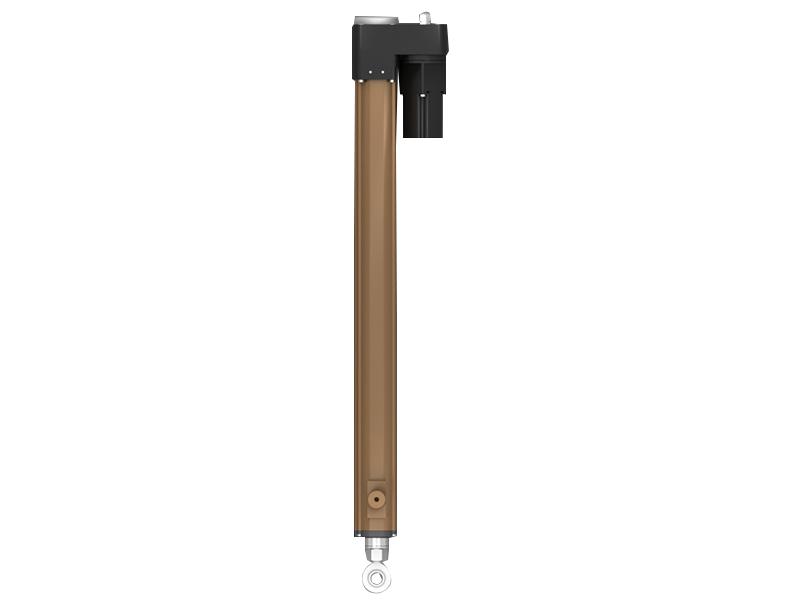

المشغل الخطي U10S

المشغل الخطي بالمحرك الخطوي U10S هو إصدار خاص من المشغل الخطي U10 وصمم لكي يعتمد محرك الخطوة. يركب على سكة ومنزلقات لضمان الحركة الدقيقة. السطح الخارحي خضع لعمليات المعالجة بالأكسدة الأيونية من أجل تحقيق مقاومة التأكل السطحي، وكذلك تمديد عمر الخدمة لمحرك الخطوة المستخدم في المشغل الخطي.

• الجهد: 12/24/36/48V DC
• أقصى حمل ديناميكي: 30,000 نيوتن
• أقصى حمل ساكن (استاتيكي): 50,000 نيوتن
• السرعة بدون تحميل: من 1.5 مم\ثانية
• سرعة التحميل الكامل (Full-load): من 1.2 مم\ثانية
• نسبة التشغيل: 10%
• تصنيف مستوى مقاومة الماء: IP65
• درجة حرارة المحيط: من -25 إلى +65 درجة مئوية
• الخيار: مستشعر تأثير هول (الحساس المعناطيسي)

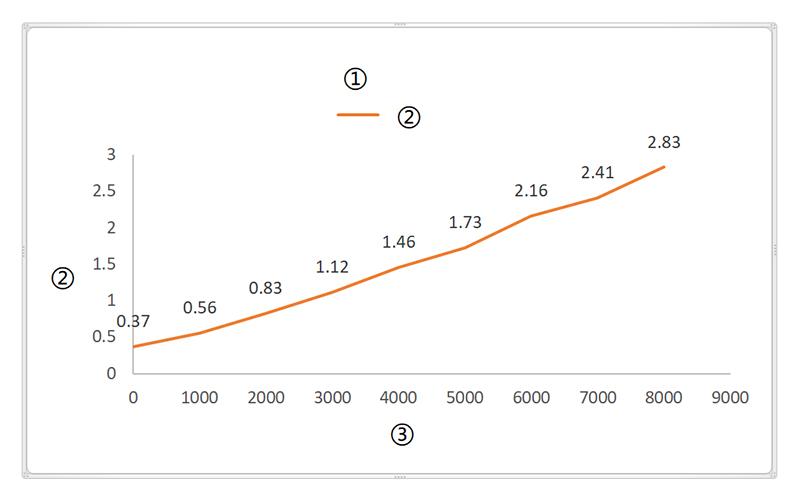

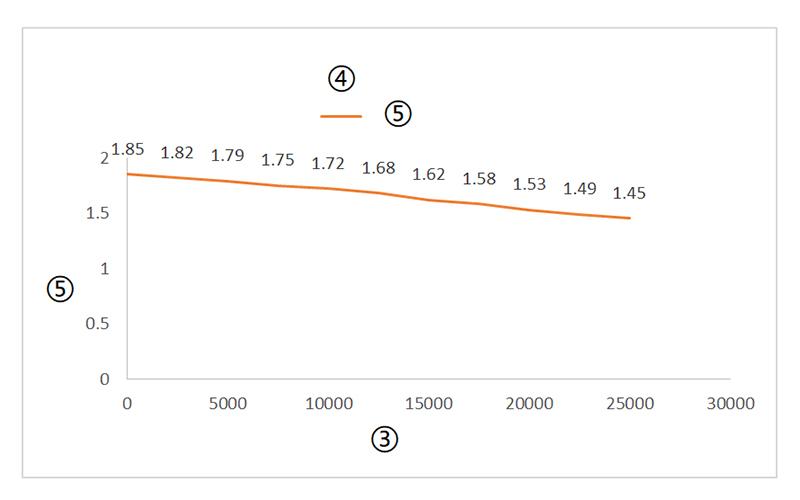

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف

• الجهد

  1= 12 فولت
  2= 24 فولت (قياسي)
  3= 36 فولت
  4= 48 فولت

• الطرف الأمامي

  1= ثقب بقطر Φ20 مم
  2= ثقب بقطر Φ30 مم (قياسي)
  3= نوع القضيب، القطر Φ20 مم
  4= نوع القضيب، القطر Φ30 مم
  C= تخصيص حسب الطلب

• التركيب

  1= أمام – خلف
  C= تخصيص حسب الطلب

• الطرف الخلفي

  1= لا
  2= ثقب بقطر Φ20 مم
  3= ثقب بقطر Φ30 مم (قياسي)
  4= نوع القضيب، القطر Φ20 مم
  5= نوع القضيب، القطر Φ30 مم
  C= تخصيص حسب الطلب

• تصنيف الحماية

  1=IP54
  2=IP65 (قياسي)
  3=IP66
  C= تخصيص حسب الطلب

• التغذية العكسية للإشارة

  1= لا
  2= مستشعر هول
  C= تخصيص حسب الطلب

• الموصل

  1= أسلاك التوصيل القصدير العارية (قياسي)
  2= مقبس توصيل 5 سن Din
  3= مقبس توصيل دلفي (Delphi)
  C= تخصيص حسب الطلب

• طول الكابل

  1= 1 متر
  2= 1.5 متر
  3= 2 متر
  4= 3 متر
  C= تخصيص حسب الطلب
