المشغل الخطي U5B

U5B Compact Linear Actuator

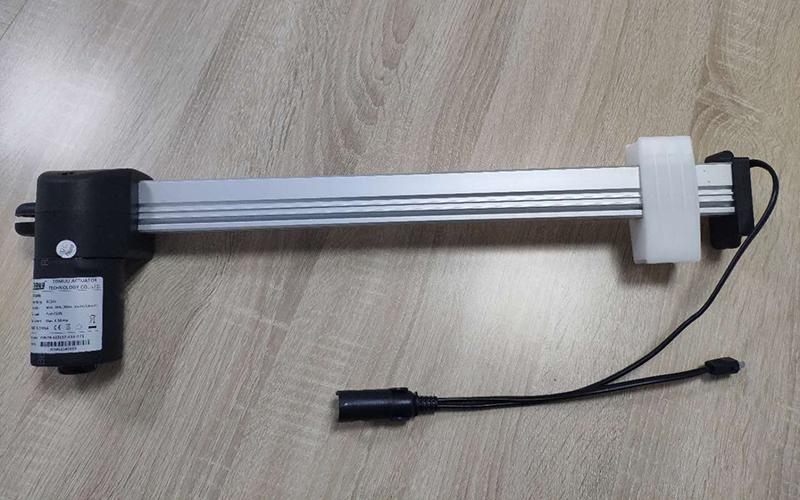

المشغل الخطي المدمج U5B هو نموذج مبسط من المشغل الخطي للأثاث المتحرك U5.قياس علبة التروس، الأنبوب الداخلي، الأنبوب الخارجي والمنزلق أصغر من المشغل الخطي للأثاث المتحرك U5، مما يجعله قابل للتطبيق في الأثاث الكهربائي الذي يتطلب حمل أخف.

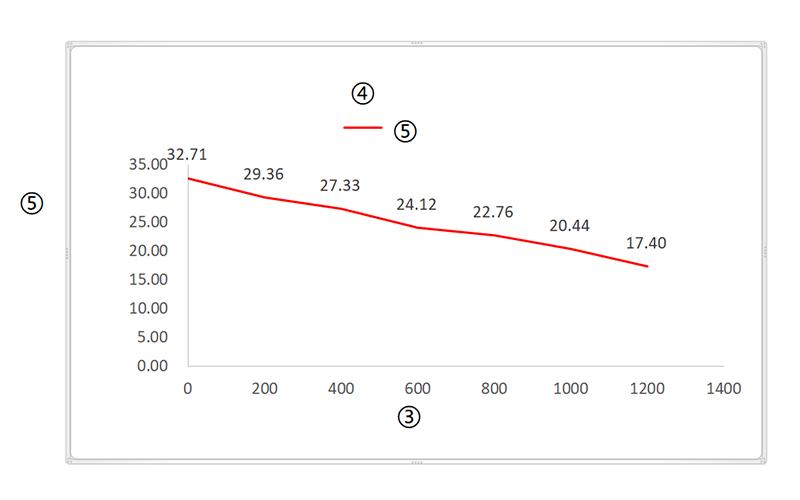

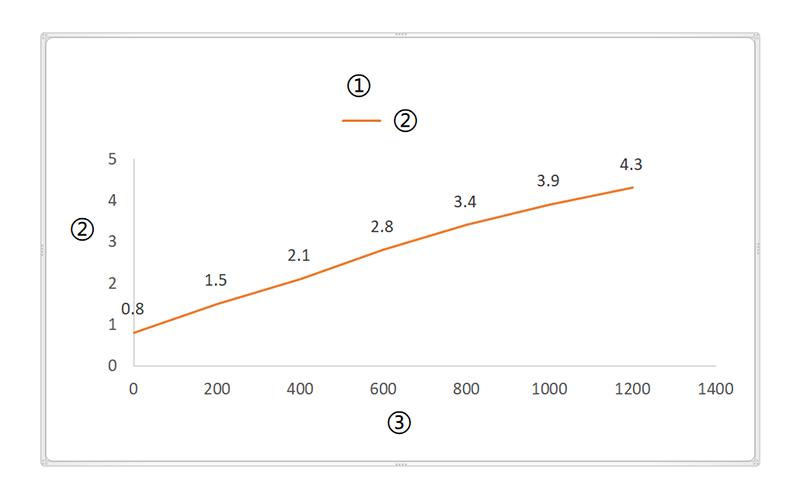

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

• الجهد

  1= 12 فولت
  2= 24 فولت (قياسي)

• نوع الكابل

  1= سلك من الطرف الخلفي
  2= سلك من الطرف الأمامي

• طول الكابل

  1=0.5 متر
  2= 1 متر
  3= 1.5 متر
  4= 2 متر
  5= 3 متر
  6= 0.35 متر
  7= 0.25 متر
  C= التخصيص

• الموصل

  1= أسلاك التوصيل القصدير العارية
  2= مقبس توصيل سن 01 (قياسي، 0.5 متر)
  3= كابل Y مقبس توصيل سن 01 ذكر، مقبس توصيل 5 سن Din أنثى (0.5 متر)
  4= كابل V، مقبس توصيل سن 01 ذكر، مقبس توصيل 5 سن Din أنثى (0.35 متر)
  5= كابل E، مقبس توصيل سن 01 ذكر، مقبس توصيل 5 سن Din أنثى
  6= واحد لثلاث، مقبس توصيل سن 01 ذكر، مقبس توصيل 5 سن Din أنثى×2، مقبس توصيل 5 سن Din أنثى
  C= التخصيص

• الطرف الأمامي

  1= لا
  2= قاعدة بلاستيكية
  C= التخصيص

• الطرف الخلفي

  1= شوكة مفصلية بلاستيكية (clevis)، الشق (فرضة) 6.2 مم، الثقب بقطر Φ 10.2 مم
  2= لا
  3= القاعدة بدون طرف خلفي
  C= التخصيص

• المنزلق

  1= المنزلق القياسي
  2= مزلق مرتكز الدوران
  C= التخصيص
