المشغل الخطي U6B

U6B Mini Linear Actuator

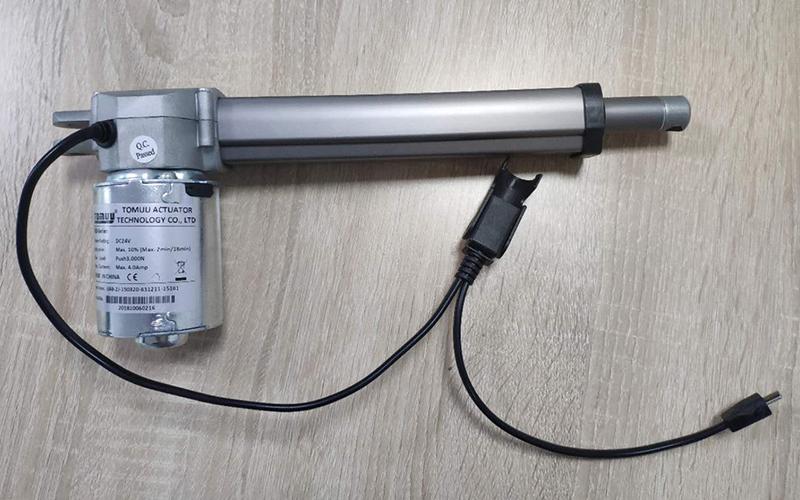

المشغل الخطي الصغير U6B هو إصدار مصغر للمشغل الخطي الكهربائي U6، حيث صمم خصيصاً للأرائك الكهربائية. علبة التروس لهذا المشغل مصنوعة من مادة معدنية ولديه شوط تشغيل صغير أقل من 150 مم. يتميز المشغل الخطي الصغير U6B بمستوى الضوضاء المنخفض، الحجم الصغير وسهولة التركيب، مما يجعله الخيار المناسب للأحمال الأخف التي لا تزيد عن 100 كيلو جرام.

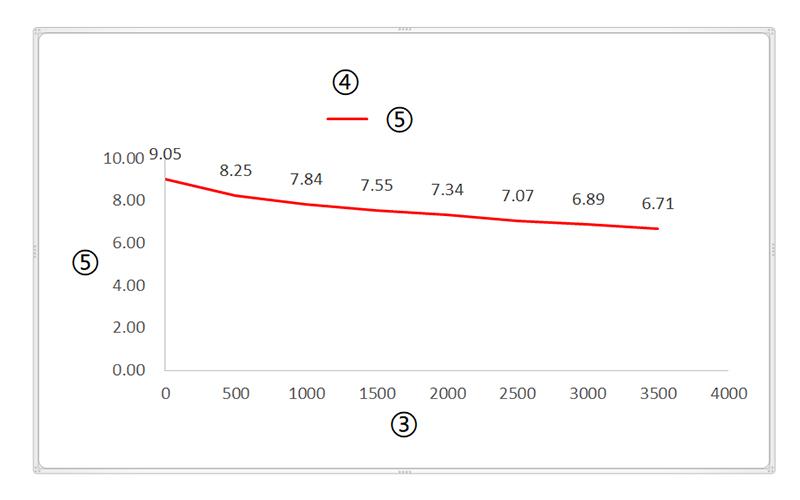

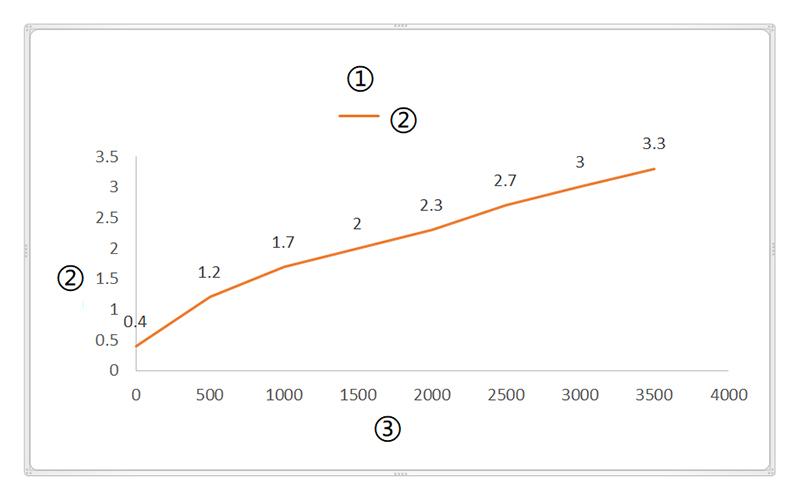

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف

• الجهد

  1= 12 فولت
  2= 24 فولت (قياسي)

• اللون

  1= أبيض
  2= رصاصي غامق

• التوجيه للطرف الخلفي

  1=0°／180°
  2=45°
  3=90°
  4=135°

• الطرف الخلفي

  1= العرض 6.2 مم، ثقب بقطرΦ6.4 مم
  2= العرض 6.2 مم، ثقب بقطرΦ8 مم
  3= العرض 6.2 مم، ثقب بقطرΦ6.4 مم (قياسي)
  4= العرض 6.2 مم، ثقب بقطرΦ10 مم، أنبوب بقطر Φ8 مم

• الطرف الأمامي

  1=ثقب بقطر Φ6.4 مم
  2 =ثقب بقطر Φ8 مم
  3= شوكة مفصلية (clevis)، مجرى (فرضة) 6 مم، ثقب بقطرΦ6.4 مم
  4= شوكة مفصلية (clevis)، مجرى (فرضة) 6 مم، ثقب بقطرΦ8 مم
  5= شوكة مفصلية (clevis)، مجرى (فرضة) 6 مم، ثقب بقطرΦ10 مم
  6= ثقب بقطرΦ10 مم (قياسي)
  7= ثقب بقطرΦ10 مم، أنبوب بقطر Φ8 مم
  8= العرض 32 مم، ثقب بقطرΦ10.2 مم مع غطاء بلاستيك

• مفتاح نهاية الشوط

  1= مفاتيح في الطرفين off للتوقف (قياسي)
  2= مفاتيح في الطرفين off لإشارة الخرج والثالث off للتوقف
  3= مفاتيح في الطرفين off للتوقف والثالث off لإشارة الخرج
  4= مفاتيح في الطرفين off لإشارة الخرج
  c=تخصيص حسب الطلب

• التغذية العكسية للإشارة

  1= لا
  2= مستشعر هول الأحادي
  3= مستشعر هول الثنائي
  4= تخصيص حسب الطلب

• المكبح

  1= لا
  2= نابض إلتوائي واحد بلفتين
  3= 1.5 متر

• طول الكابل

  1=0.5 متر
  2= 1 متر
  3= 1.5 متر
  4= 2 متر
  5= 3 متر
  6= 0.35 متر
  7= 0.75 متر
  8= 0.8 متر

• الموصل

  1= أسلاك التوصيل القصدير العارية
  2= قابس توصيل سن واحدة 01 (قياسي)
  3=قابس توصيل 6 سن Din
  4= 4= كابل Y قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى (0.5 متر)
  5= كابل V، قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى (0.35 متر)
  6= قابس توصيل 5 سن Din
  7= قابس توصيل 2 سن VH-3.96MM
  8= نهاية طرفية 110
  9= كابل E، قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى
  10= واحد لثلاث، قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى×2، قابس توصيل 5 سن Din أنثى


• نوع الكابل

  1= مستوي (مستقيم)
  2= ملفوف (حلزوني)
