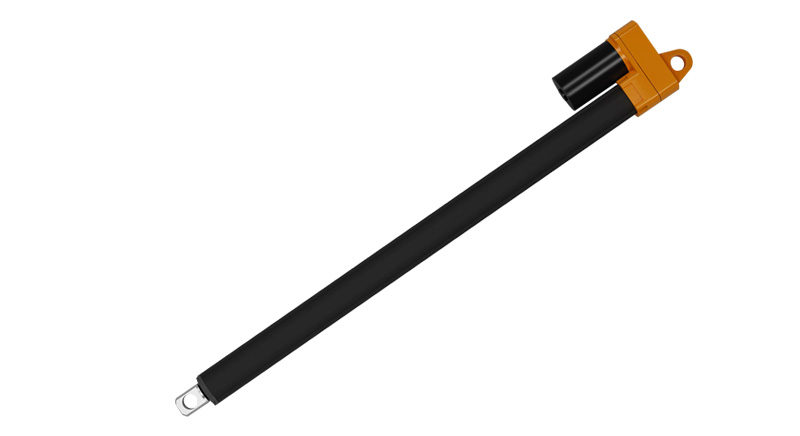

المشغل الخطي U10P

المشغل الخطي للخدمة الشاقة U10P هو عبار عن إصدار محدث من المشغل الخطي U10 . اللولب الداخلي والمحرك كلايهما تم تحسينه بهدف تحقيق حمل ديناميكي أكبر يصل إلى 3,000 كجم، وهذا يجعله قابل للتطبيق لأنظمة التتبع الشمسي الكبيرة جداً.

• الجهد: 12/24/36/48V DC
• أقصى حمل ديناميكي: 30,000 نيوتن
• أقصى حمل ساكن (استاتيكي): 50,000 نيوتن
• السرعة بدون تحميل: من 1.5 مم\ثانية
• سرعة التحميل الكامل (Full-load): من 1.2 مم\ثانية
• نسبة التشغيل: 10%
• تصنيف مستوى مقاومة الماء: IP65
• درجة حرارة المحيط: من -25 إلى +65 درجة مئوية
• الخيار: مستشعر تأثير هول (الحساس المعناطيسي)

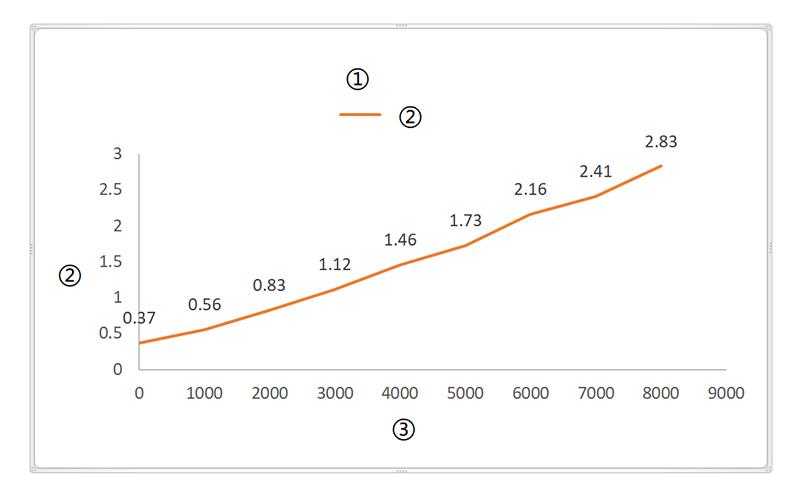

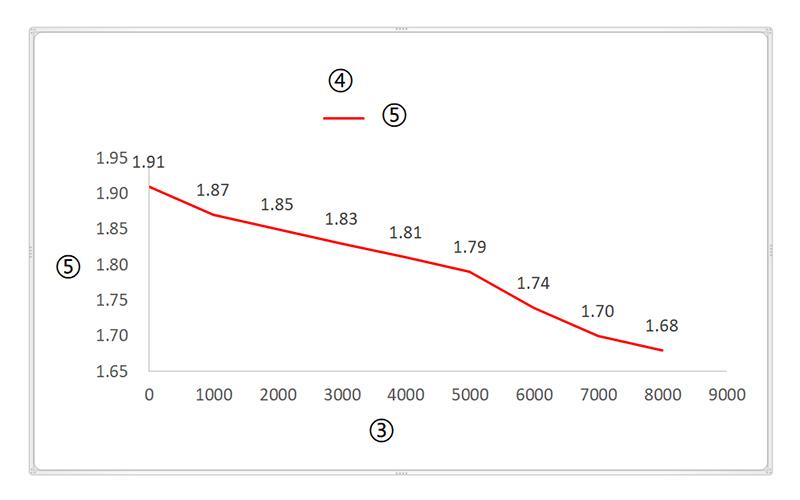

الرسم البياني للمنحنى

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف

• الجهد

  1= 12 فولت
  2= 24 فولت (قياسي)
  3= 36 فولت
  4= 48 فولت

• الطرف الأمامي

  1= ثقب بقطر Φ20 مم
  2= ثقب بقطر Φ30 مم
  3= نوع القضيب، القطر Φ20 مم
  4= نوع القضيب، القطر Φ30 مم
  C= تخصيص حسب الطلب

• تصنيف الحماية

  1=IP54
  2=IP65 (قياسي)
  3=IP66
  C= تخصيص حسب الطلب

• الطرف الخلفي

  1= لا يوجد
  2= ثقب بقطر Φ20 مم
  3= ثقب بقطر Φ30 مم
  4= نوع القضيب، القطر Φ20 مم
  5= نوع القضيب، القطر Φ30 مم
  C= تخصيص حسب الطلب

• التركيب

  1= أمام – خلف
  C= تخصيص حسب الطلب

• التغذية العكسية للإشارة

  1= لا توجد
  2= مستشعر هول
  C= تخصيص حسب الطلب

• الموصل

  1= أسلاك التوصيل القصدير العارية
  2= قابس توصيل 5 سن Din
  3= قابس توصيل دلفي (Delphi)
  C= تخصيص حسب الطلب

• طول الكابل

  1= 1 متر
  2= 1.5 متر
  3= 2 متر
  4= 3 متر
  C= تخصيص حسب الطلب
