المشغل الخطي U10L

U10L المشغل الخطي لمتعقب الشمس

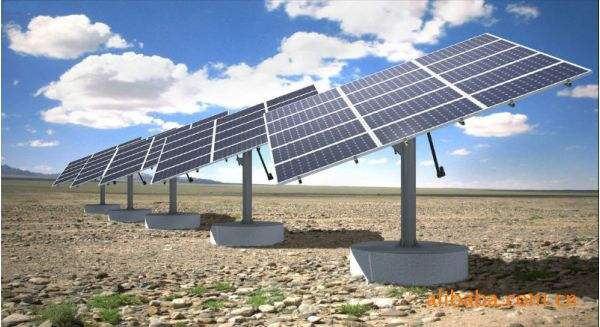

المشغل الخطي لنظام المتعقب الشمسي

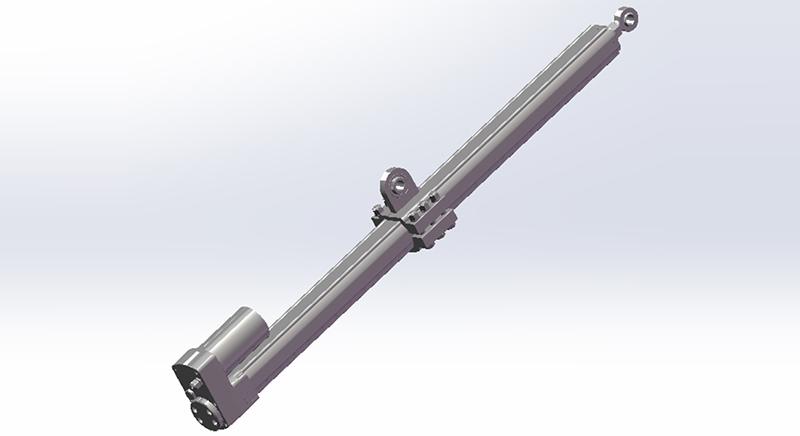

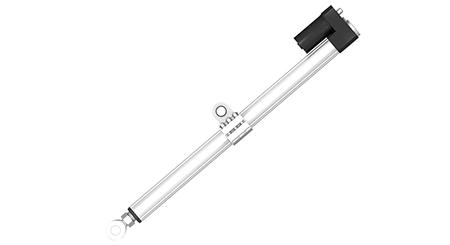

المشغل الخطي لمتعقب الشمس U10L من المشغلات الخطية المصممة خصيصاً لنظام التتبع الشمسي، ويتميز بأقصى قوة دفع تصل إلى 12000 نيوتن. يمكن إضافة المقابض أو المحاور وفقاً لمتطلبات الزبائن، والتركيب سهل ومرن.

• الجهد: 12/24/36/48V DC
• أقصى حمل ديناميكي: 12,000 نيوتن
• أقصى حمل ساكن (استاتيكي): 25,000 نيوتن
• السرعة بدون تحميل: 1.5 مم\ثانية
• سرعة التحميل الكامل (Full-load): 1.2 مم\ثانية
• نسبة التشغيل: 10%
• تصنيف مستوى مقاومة الماء: IP65
• درجة حرارة المحيط: من -25 إلى +65 درجة مئوية
• الخيار: مستشعر تأثير هول (الحساس المعناطيسي)

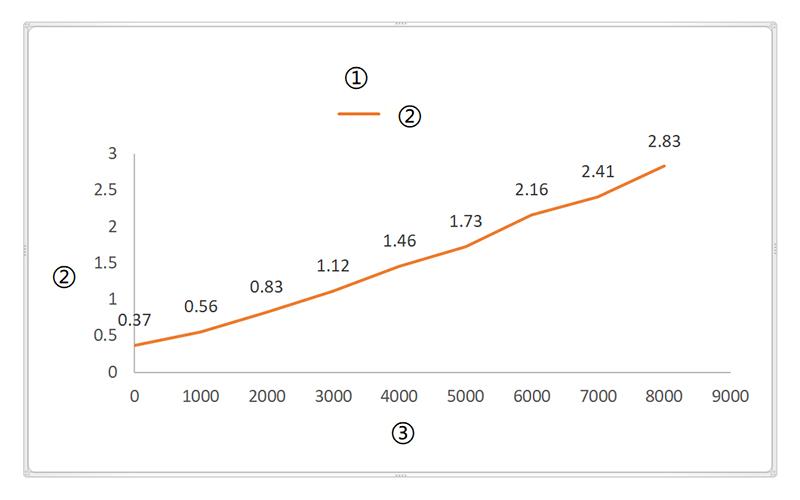

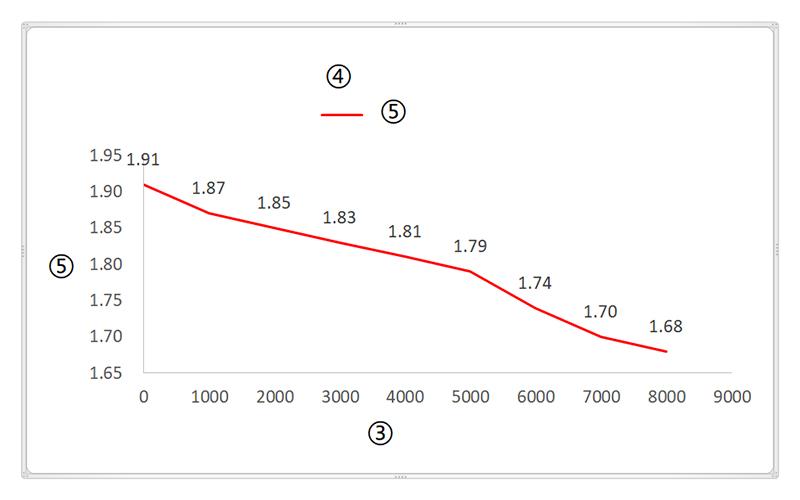

الرسم البياني للمنحنى

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف

• الجهد

  1= 12 فولت
  2= 24 فولت (قياسي)
  3= 36 فولت
  4= 48 فولت

• الطرف الأمامي

  1= ثقب بقطر Φ20 مم
  2= ثقب بقطر Φ30 مم
  3= نوع القضيب، القطر Φ20 مم
  4= نوع القضيب، القطر Φ30 مم
  C= تخصيص حسب الطلب

• التركيب

  1= أمام – خلف
  2= مرتكز الدوران حول الأنبوب
  3= القبض على الأنبوب
  C= تخصيص حسب الطلب

• الطرف الخلفي

  1= لا يوجد
  2= ثقب بقطر Φ20 مم
  3= ثقب بقطر Φ30 مم
  4= نوع القضيب، القطر Φ20 مم
  5= نوع القضيب، القطر Φ30 مم
  C= تخصيص حسب الطلب

• التغذية العكسية للإشارة

  1= لا توجد
  2= مستشعر هول
  C= تخصيص حسب الطلب

• تصنيف الحماية

  1=IP54
  2=IP65 (قياسي)
  3=IP66
  C= تخصيص حسب الطلب

• الموصل

  1= أسلاك التوصيل القصدير العارية
  2= قابس توصيل 5 سن Din
  3= قابس توصيل دلفي (Delphi)
  C= تخصيص حسب الطلب

• طول الكابل

  1= 1 متر
  2= 1.5 متر
  3= 2 متر
  4= 3 متر
  C= تخصيص حسب الطلب
