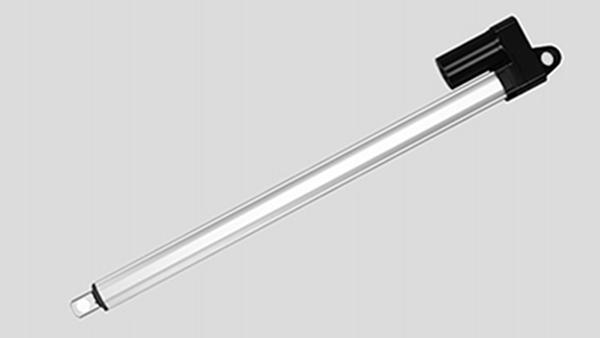

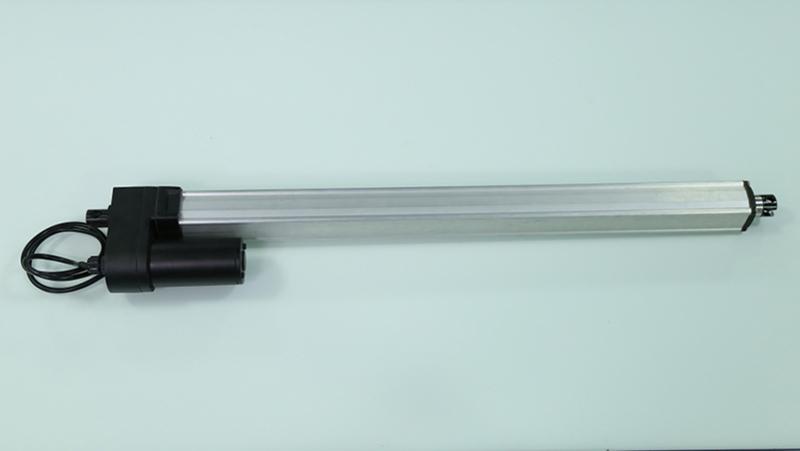

المشغل الخطي U10

U10 Linear Actuator for Solar Tracking System

المشغل الخطي لنظام التتبع الشمسي
المشغل الخطي لنظام التتبع الشمسي U10 صمم خصيصاً لأنظمة التتبع للشمس، كما أن الطرف الأمامي والطرف الخلفي للمشغل الخطي يمكن تركبيه على ألواح الخلايا الشمسية أو العواكس الشمسية (heliostats). المشغل الخطي يستخدم للتحكم في ألواح الخلايا الشمسية والعواكس الشمسية لكي تقابل أشعة الشمس بشكل مباشر، وبذلك تحقق أقصى كمية للاستفادة من الأشعة الشمسية وتحسين خرج الطاقة الكهربائية بزيادة 20%. البراغي مصنوعة من مادة سبيكة النحاس (البرونز القصديري وبرونز الألمنيوم) بهدف الحصول على المتانة المناسبة. أقصى حمل استاتيكي لهذه المشغلات الخطية 40,000 نيوتن، وأقصى حمل ديناميكي 20,000 نيوتن، وتصنيف لمقاومة الماء IP66، وبذلك فإن المشغلات الخطية تكون مناسبة للاستخدام في البيئة القاسية، علاوة على ذلك، فإنها تتميز بعمر الاستخدام الطويل، وقلة متطلبات الصيانة.

المادة: متوافقة مع معايير شهادة UL ومعايير CE، وتجاوزت اختبار الرذاذ الملحي، اختبار القوة الجانبية واختبار المتانة.

مصادقة الطرف الثالث: شهادة UL، شهادة CE وشهادة IP66.

• الجهد: 12/24/36/48V DC
• أقصى حمل ديناميكي: 20,000 نيوتن
• أقصى حمل ساكن (استاتيكي): 40,000 نيوتن
• السرعة بدون تحميل: من 1.7 إلى 2.0 مم\ثانية
• سرعة التحميل الكامل (Full-load): من 1.3 إلى 1.5 مم\ثانية
• نسبة التشغيل: 10%
• تصنيف مستوى مقاومة الماء: IP65
• درجة حرارة المحيط: من -25 إلى +65 درجة مئوية
• الخيار: مستشعر تأثير هول (الحساس المعناطيسي)

• المشغل الخطي هذا يتميز بسعة التحميل العالية والموثوقية الممتازة.
• الغلاف الخارجي يتميز بمقاومة التآكل المميزة
• هذا المنتج مقاوم للماء، مقاومة للغبار والأتربة، ولديه مقاومة ممتازة للرذاذ الملحي، مما يجعله الاختيار المثالي للاستخدام في البيئة القاسية.
• هذا المشغل يعتمد علبة التروس المعدنية ويتميز بالعمر الافتراضي الطويل للاستخدام.
• هذا المنتج صمم يتركيبة قوية ومتينة.
• هذا المشغل الخطي لا يحتاج للصيانة الكثيرة ويتميز بإنخفاض معدل استهلاكه للطاقة.
• هذا المشغل الخطي يتميز بوظائف القفل الذاتي وسهولة التركيب.
• ثلاث طرق للتركيب مختلفة تشمل الأمام والخلف، الدوران حول الأنبوب، المقبض على الأنبوب
• المشغل الخطي ذو قوة التحمل استخدم على نطاق واسع في أنظمة التتبع لأواح الطاقة الشمسية.

الرسم البياني للمنحنى

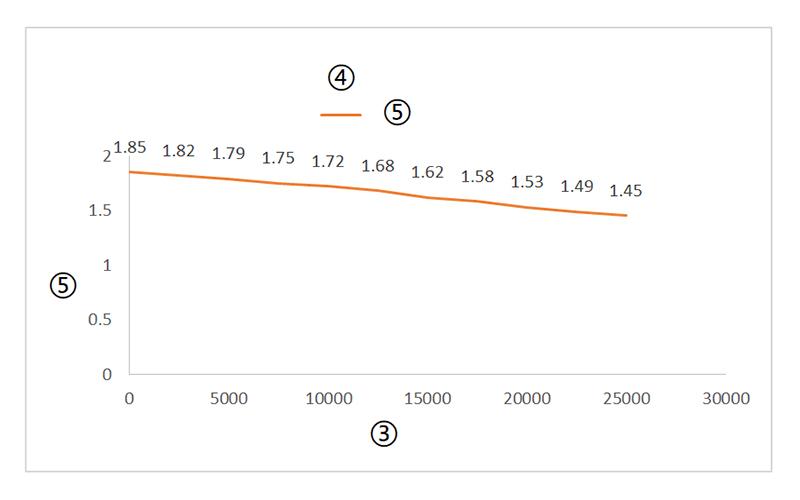

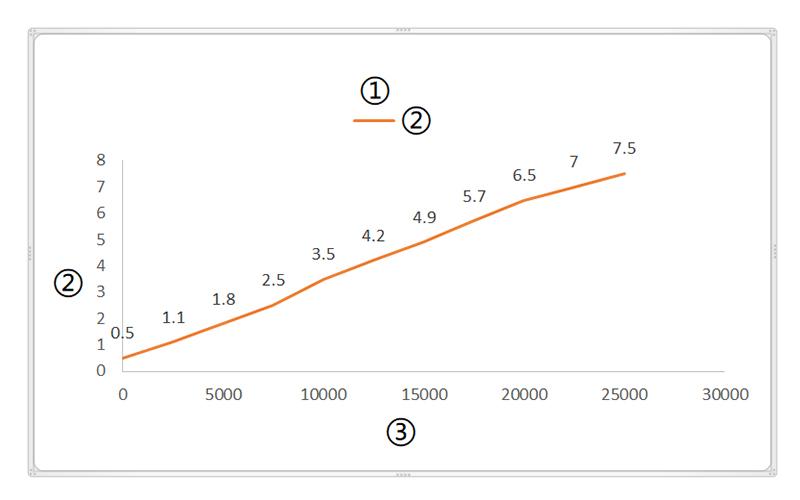

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف

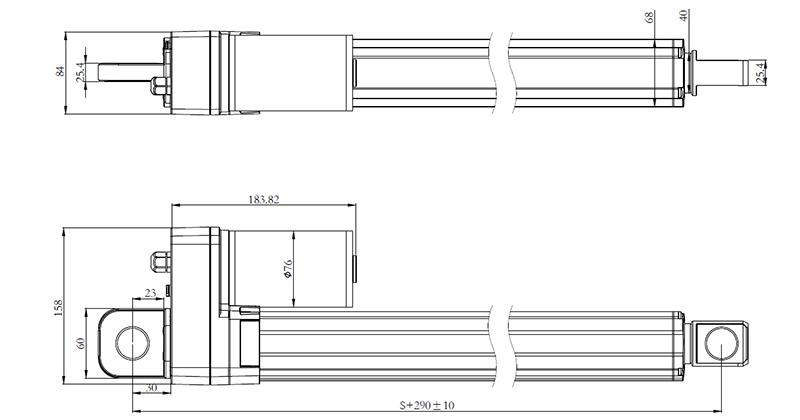

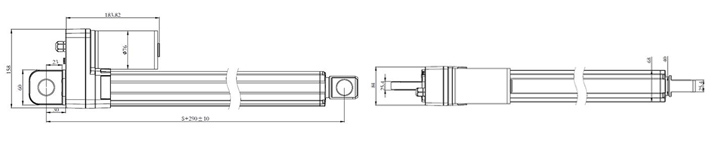

• الجهد

  1= 12 فولت
  2= 24 فولت
  3= 36 فولت
  4= 48 فولت

• التركيب

  1= أمام – خلف
  2= مرتكز الدوران حول الأنبوب
  C= تخصيص حسب الطلب

• الطرف الخلفي

  1= نوع القضيب، القطر Φ16 مم
  2= نوع القضيب، القطر Φ13.2 مم
  3= نوع القضيب، القطر Φ15.2 مم
  4= نوع القضيب، القطر Φ16.2 مم
  5= شوكة مفصلية (clevis)، مجرى (فرضة) 8.2 مم، ثقب بقطرΦ13.2 مم
  6= نوع القضيب، القطر Φ13 مم
  7= نوع القضيب، القطر Φ20 مم
  8= نوع القضيب، القطر Φ30 مم
  9= لولب M16*1.5-20L
  C= تخصيص حسب الطلب

• الطرف الأمامي

  1= ثقب بقطر Φ13.2 مم
  2= ثقب بقطر Φ15.2 مم
  3= ثقب بقطر Φ16.2 مم
  4= شوكة مفصلية (clevis)، مجرى (فرضة) 8.2 مم، ثقب بقطرΦ13.2 مم
  5= نوع القضيب، القطر Φ13 مم
  6= نوع القضيب، القطر Φ16 مم
  7= نوع القضيب، القطر Φ20 مم
  8= نوع القضيب، القطر Φ30 مم
  9= لولب M16*1.5-20L
  C= تخصيص حسب الطلب

• تصنيف الحماية

  1=IP54
  2=IP65
  3=IP66
  C= تخصيص حسب الطلب

• التغذية العكسية للإشارة

  1= لا توجد
  2= مستشعر هول
  C= تخصيص حسب الطلب

• الموصل

  1= أسلاك التوصيل القصدير العارية
  2= قابس توصيل 5 سن Din
  3= قابس طيران
  C= تخصيص حسب الطلب

• طول الكابل

  1= 1 متر
  2= 1.5 متر
  3= 2 متر
  4= 3 متر
  C= تخصيص حسب الطلب
