المشغل الخطي U5D

U5D Electric Furniture Actuator

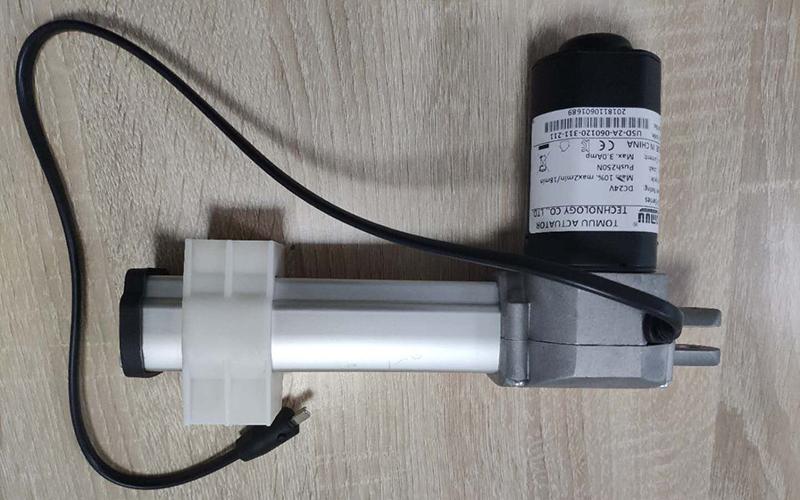

المشغل الخطي للأثاث الكهربائي U5D هو نموذج مصغر من المشغل الخطي للأثاث المتحرك U5، وصُمم خصيصاً للاستخدام في الأريكات الكهربائية وكراسي المساج. وهو مشغل خطي من نوع المنزلق، أثناء التشغيل يكون مستوى الضوضاء منخفض جداً، ويأخذ مساحة صغيرة. هذا المشغل الخطي غالباً ما يتم تركيبه في وسائد الأريكة الكهربائية، التي تتطلب سعة تحميل صغيرة.

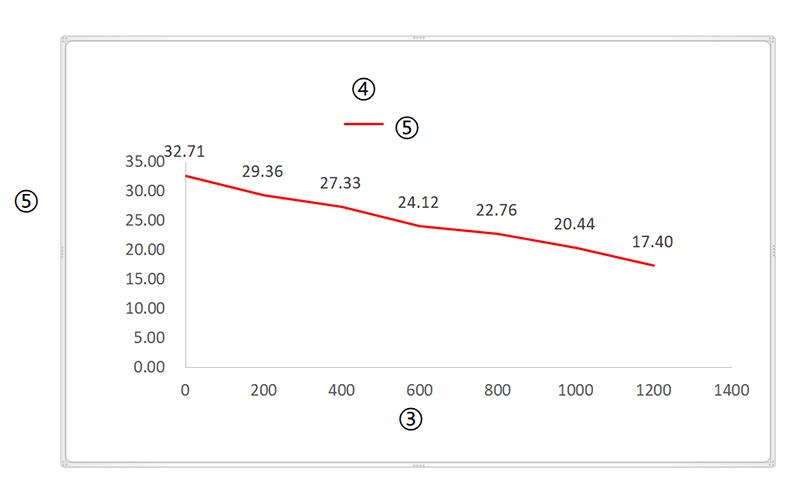

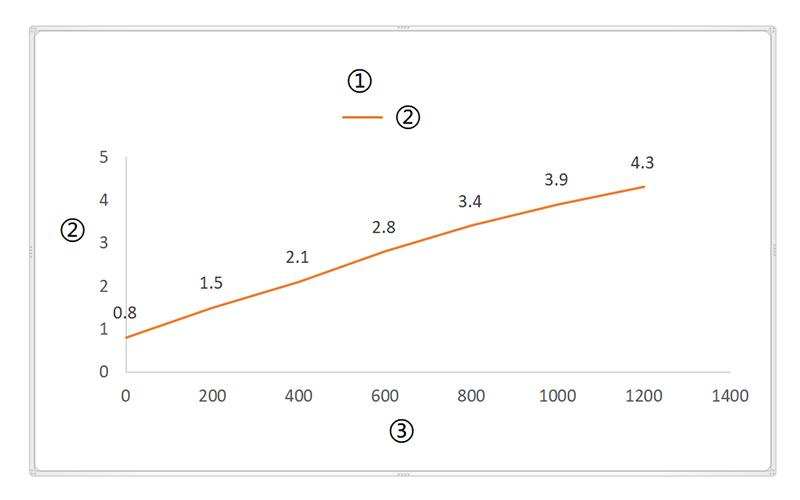

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

• الجهد

  1= 12 فولت
  2= 24 فولت (قياسي)

• نوع الكابل

  1= مستوي (مستقيم)
  2= ملفوف (حلزوني)

• التوجيه للطرف الخلفي

  1=0/180°
  2=45°
  3=90°
  4=135°

• الطرف الخلفي

  1= شق (فرضة) 6.2 مم، ثقب بقطرΦ6.4 مم
  2= شق (فرضة) 6.2 مم، ثقب بقطرΦ8 مم
  3= شق (فرضة) 6.2 مم، ثقب بقطرΦ10 مم (قياسي)
  4= شق (فرضة) 6.2 مم، ثقب بقطرΦ10 مم، أنبوب Φ8 مم

• طول الكابل

  1=0.5 متر
  2= 1 متر
  3= 1.5 متر
  4= 2 متر
  5= 3 متر
  6= 0.35 متر
  7= 0.75 متر
  8= 0.8 متر
  9= 0.25 متر

• الموصل

  1= أسلاك التوصيل القصدير العارية
  2= قابس توصيل سن واحدة 01 (قياسي)
  3= قابس توصيل 6 سن Din
  4= كابل Y قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى (0.5 متر)
  5= كابل V، قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى (0.35 متر)
  6= قابس توصيل 5 سن Din
  7= قابس توصيل 2 سن VH-3.96MM
  8= نهاية طرفية 110
  9= كابل E، قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى
  10= واحد لثلاث، قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى×2، قابس توصيل 5 سن Din أنثى

• التغذية العكسية للإشارة

  1= لا توجد (قياسي)
  2= مستشعر هول الأحادي
  3= مستشعر هول الثنائي
