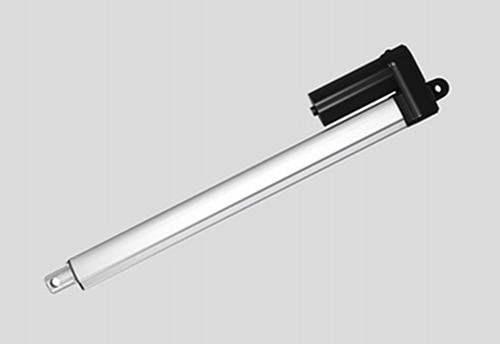

المشغل الخطي U7

U7 Small Linear Actuator

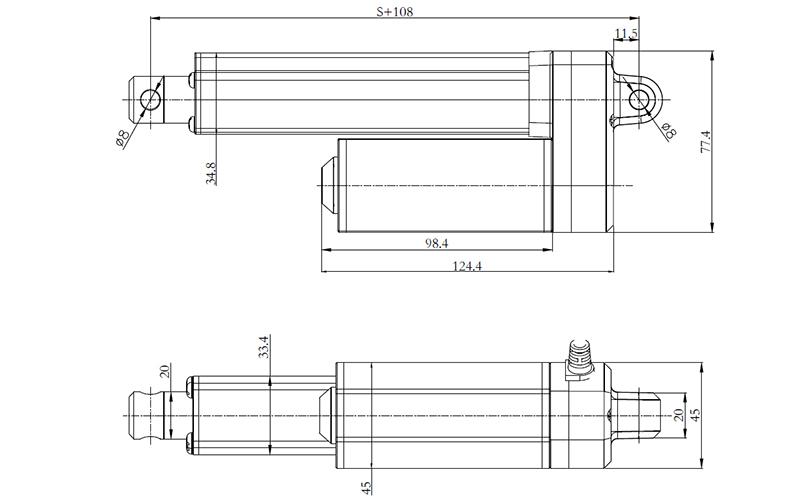

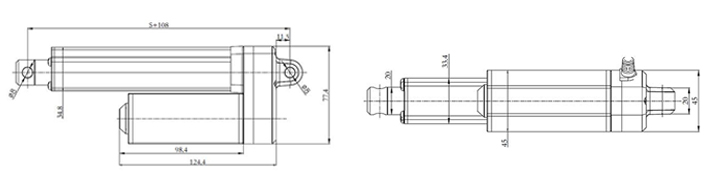

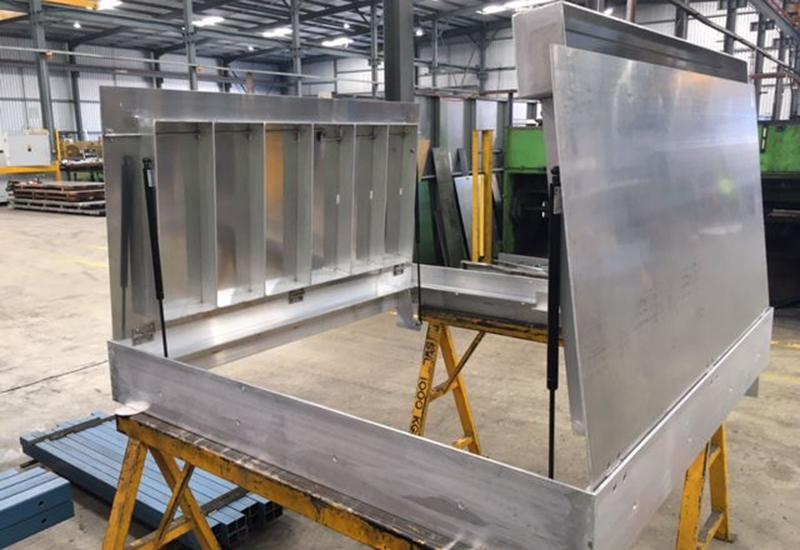

المشغل الميكانيكي الخطي الصغير U7 هو من المشغلات الخطية الصناعية ذات الحجم الصغير، هذا النوع من المحركات الخطية قابل للتطبيق لشجرة عيد الميلاد، لصناديق المركبات، والتطبيقات الصناعية الأخرى. أطول شوط لهذا المشغل يزيد عن 1 متر، وأصغر مسافة للتركيب 108 مم + الشوط. هذه المشغلات الخطية صغيرة، مضادة للماء وسهلة التركيب.

الأنبوب الداخلي، الأنبوب الخارجي وعلبة التروس كلها مصنوعة من سبيكة الألمنيوم، والتروس مصنوعة باستخدام المعالجة بالمساحيق المعدنية.

• الجهد: 12/24V DC
• أقصى سعة للتحميل: 2000 نيوتن (دفع)
• السرعة بدون تحميل: من 5 إلى 60 مم\ثانية
• سرعة التحميل الكامل (Full-load): من 4 إلى 45 مم\ثانية
• دورة التشغيل: 25%
• تصنيف مستوى مقاومة الماء: IP65
• مستوى الضوضاء: أقل من 65 ديسيبل
• درجة الحرارة: من -40 إلى +70 درجة مئوية

• التركيبة المحكمة لهذا المشغل الخطي تضمن الحجم الصغير وإماكنية التركيب في الأماكن ذات المساحة المحدودة.
• الغلاف الخارجي يتميز بمقاومة التآكل المميزة
• هذا المنتج مقاوم للماء، مقاومة للغبار والأتربة، ولديه مقاومة ممتازة للرذاذ الملحي، مما يجعله الاختيار المثالي للاستخدام في البيئة القاسية.
• هذا المشغل يعتمد علبة التروس المعدنية ويتميز بالعمر الافتراضي الطويل للاستخدام.
• هذا المشغل الخطي صمم بتركيبة مستقرة ومتينة.
• هذا المشغل الخطي يتميز بدقة التموضع العالية وزمن الاستجابة القصير.
• هذا المشغل الخطي لا يحتاج للصيانة الكثيرة ويتميز بإنخفاض معدل استهلاكه للطاقة.
• هذا المشغل الخطي استخدم بشكل واسع في المعدات الآلية الصناعية، آلية التحكم في النوافذ، المكانس الكهربائية للطرقات، منصات الرفع المقصية والمعدات المتحركة الأخرى.

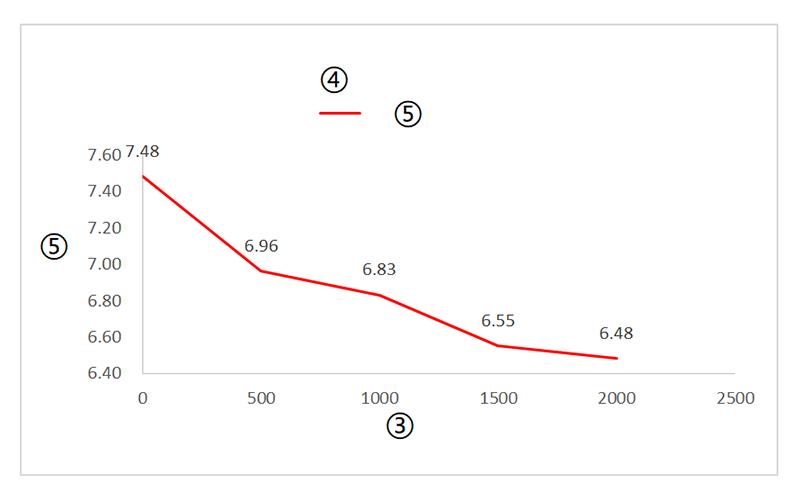

الرسم البياني للمنحنى

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف.

• الجهد

  1= 12 فولت
  2= 24 فولت (قياسي)
  3=36 فولت
  4=48 فولت

• الموصل

  1= أسلاك التوصيل القصدير العارية
  2= قابس توصيل سن واحدة 01
  3=قابس توصيل 6 سن Din
  C= تخصيص حسب الطلب

• الطرف الخلفي

  1=Φ6.4 مم
  2=Φ8 مم
  3=Φ10 مم
  4=Φ6.4 مم، مجرى 6 مم
  5=Φ8 مم، مجرى 6 مم
  6=Φ10 مم، مجرى 6 مم m
  C= تخصيص حسب الطلب

• الطرف الأمامي

  1=ثقب بقطر Φ6.4 مم
  2=ثقب بقطر Φ8 مم
  3=شوكة مفصلية (clevis)، مجرى (فرضة) 5.2 مم، ثقب بقطرΦ6.4 مم
  4= شوكة مفصلية (clevis)، مجرى (فرضة) 4.2 مم، ثقب بقطرΦ6.4 مم
  5= شوكة مفصلية (clevis)، مجرى (فرضة) 4.2 مم، ثقب بقطرΦ8 مم
  6= نوع القضيب، القطر Φ6 مم
  7= نوع القضيب، القطر Φ8 مم
  C= تخصيص حسب الطلب

• التوجيه للطرف الخلفي

  1=90°
  2=0°／180°

• التغذية العكسية للإشارة

  1= لا توجد
  2= الإشارة التناظرية من مقياس الجهد الانزلاقي (potentiometer)
  3= الإشارة النبضية من مستشعر هول الأحادي
  4= الإشارة النبضية من مستشعر هول الثنائي

• طول الكابل

  1= سلك مستقيم، 0.5 متر
  2= سلك مستقيم، 1 متر
  3= سلك مستقيم، 1.5 متر
  4= سلك مستقيم، 2 متر
  5= سلك مستقيم، 3 متر
  C= تخصيص حسب الطلب

• مفتاح نهاية الشوط

  1= مفتاح نهاية شوط داخلي off للتوقف (off to stop)
  2= مفاتيح نهاية شوط داخلية off لإشارة الخرج (off to output signal)، المفاتيح الخارجية off للتوقف (off to stop)
  3= مفاتيح نهاية شوط داخلية تغلق لإشارة الخرج (close to output signal)، المفاتيح الخارجية off للتوقف (off to stop)
  C= تخصيص حسب الطلب
