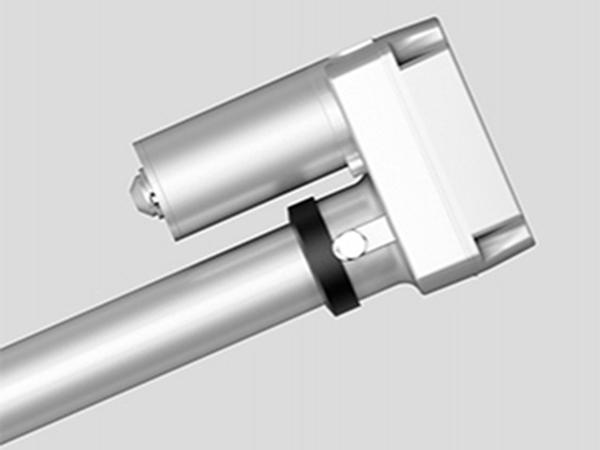

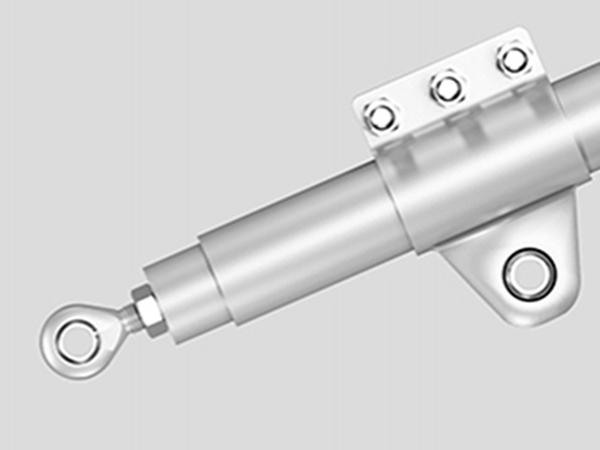

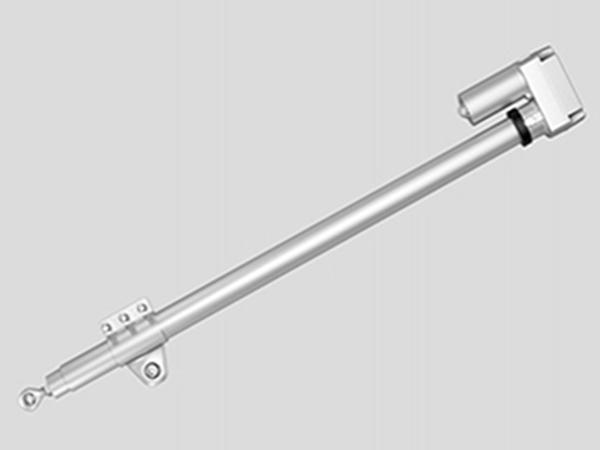

المشغل الخطي U4

U4 DC Linear Actuator

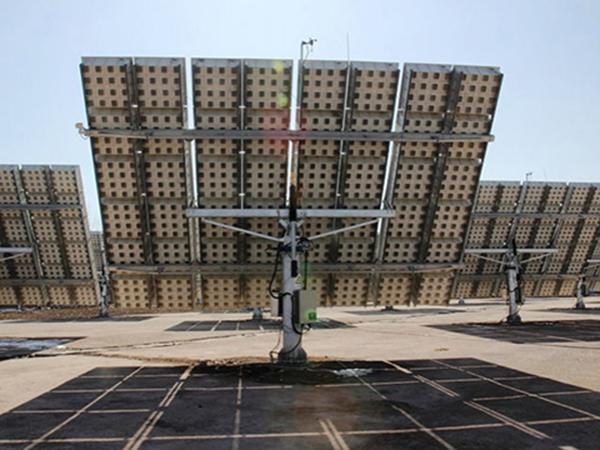

المشغلات الخطية لأنظمة الطاقة الشمسية
المشغل الخطي DC التيار المستمر U4 صُمم بشكل خاص لأنظمة تعقب الشمس. بهدف جعل قادرة على تحمل الظروف البيئية القاسية، فإن الغلاف الخارجي مصنوع من سبيكة الألمنيوم، ومن الداخل مصنوعة من مواد الفولاذ القاوم للصدأ، وبذلك يمكن ضمان أن المشغلات الخطية تتميز بالمقاومة الممتازة للتأكل. ومن أجل ضمان أداء مقاومتها للماء، تم إعتماد حلقة منع التسرب في تركيب المحرك، خصوصاً حول البراغي. وفقاً لسعة التحميل الثقيل، فإن المسنن الحلزوني مصنوع عن طريق معالجة تعدين المساحيق (متالورجياالمساحيق). الحمل الديناميكي يصل إلى 8,000 نيوتن، وأقصى حمل ساكن (استاتيكي) يصل إلى 20,000 نيوتن، مما يمكنها من تحمل أكثر من 25 لوح من الألواح الشمسية وأنظمة تعقب الشمس. التغذية العكسية للإشارة في الغالب تتحقق باستخدام حساس قصبي (مفتاح قصبي) في المشغل الخطي U4.

• الجهد: 12/24V DC
• أقصى حمل ديناميكي: 8,000 نيوتن
• أقصى حمل ساكن (استاتيكي): 20,000 نيوتن
• السرعة بدون تحميل: 2.7 مم\ثانية
• سرعة التحميل الكامل (Full-load): من 1 إلى 1.5 مم\ثانية
• نسبة التشغيل: 10%
• تصنيف مستوى مقاومة الماء: IP65
• درجة حرارة المحيط: من -25 إلى +65 درجة مئوية
• التغذية العكسية للإشارة: حساس الحلقة المغناطيسي
• الخيار: مستشعر تأثير هول (الحساس المعناطيسي)

• المشغل الخطي مناسب لأنظمة الطاقة الشمسية الصغيرة والمتوسطة.
• الغلاف الخارجي يتميز بمقاومة التآكل المميزة
• هذا المنتج مقاوم للماء، مقاومة للغبار والأتربة، ولديه مقاومة ممتازة للرذاذ الملحي، مما يجعله الاختيار المثالي للاستخدام في البيئة القاسية.
• هذا المشغل يعتمد علبة التروس المعدنية ويتميز بالعمر الافتراضي الطويل للاستخدام.
• هذا المشغل الخطي صمم بتركيبة مستقرة ومتينة.
• هذا المشغل الخطي لا يحتاج للصيانة الكثيرة ويتميز بإنخفاض معدل استهلاكه للطاقة.
• هذا المشغل الخطي يتميز بوظائف القفل الذاتي وسهولة التركيب.

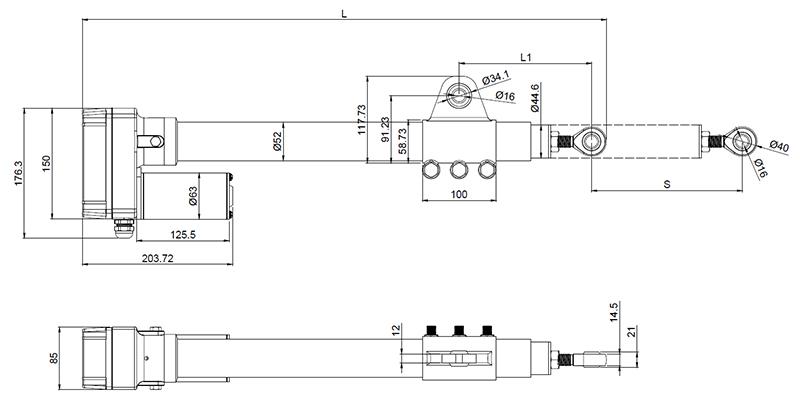

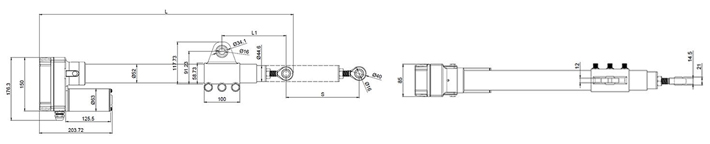

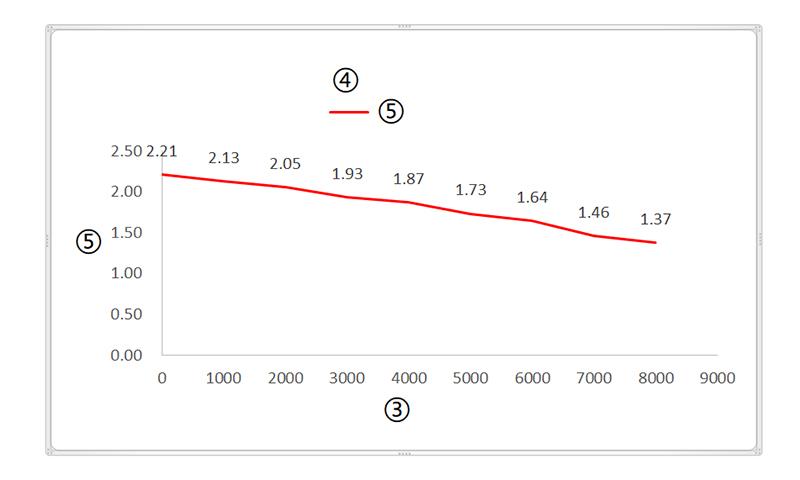

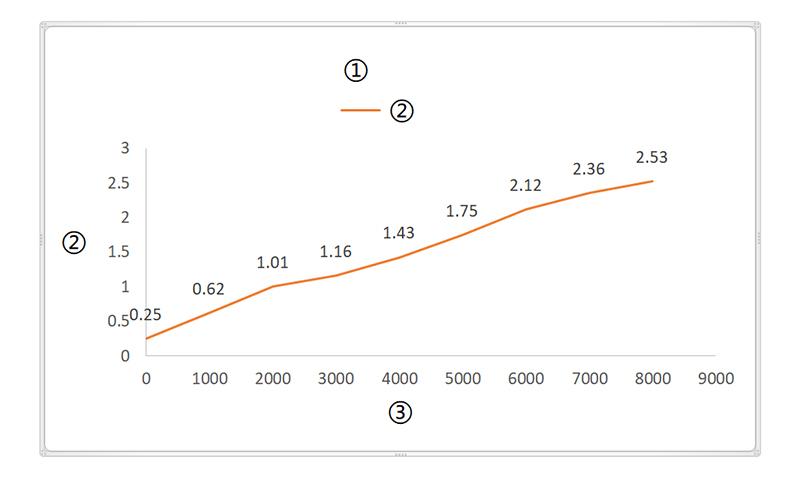

الرسم البياني للمنحنى

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف

• الجهد

  1= 12 فولت
  2= 24 فولت
  3= 36 فولت
  4= 48 فولت

• الطرف الأمامي

  1= نوع القضيب، القطر Φ13 مم
  2= نوع القضيب، القطر Φ16 مم
  3= نوع القضيب، القطر Φ20 مم

• التركيب

  1= بالتعليق على الأنبوب، Φ12.7 مم
  2= مرتكز الدوران حول الأنبوب
  3= أمام – خلف
  C= التخصيص

• التغذية العكسية للإشارة

  1= لا توجد
  2= مستشعر هول
  3= حساس قصبي (مفتاح قصبي)
  C= التخصيص

• الموصل

  1= أسلاك التوصيل القصدير العارية
  2= قابس توصيل 5 سن Din
  3= قابس طيران
  C= تخصيص حسب الطلب

• طول الكابل

  1= 1 متر
  2= 1.5 متر
  3= 2 متر
  4= 3 متر
  C= التخصيص
