المشغل الخطي U8

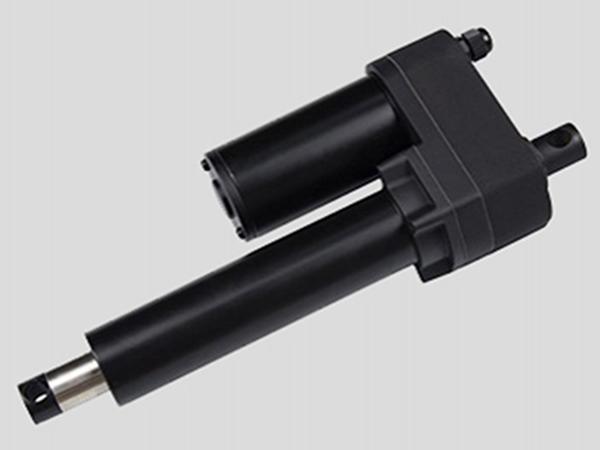

U8 Industrial Linear Actuator

المشغل الخطي الصناعي U8 يعتبر من المشغلات الخطية لأغراض الحمولة الثقيلة، بغلاف خارجي معدني، وأنبوب داخلي من الفولاذ المقاوم للصدأ. أقصى تحميل لهذا المشغل الخطي 1 طن، كما يتميز بدرجة الحماية المضادة للماء IP65، والذي يجعله الخيار المثالي للاستخدام في الظروف القاسية.

يعتمد حلقات منع التسرب في تركيبة المشغل، والمحاطة بمواد المطاط لضمان أداء مقاومة الماء الممتاز، ولكي يتوافق مع البيئات التشغيل الخارجية.

هذه المشغلات الميكانيكية الخطية تختلف عن المشغلات الخطية البلاستيكية، بالنسبة لنقاط التركيب للطرف الأمامي والطرف الخلفي مصنوعة من مادة معدنية، وهذا بدور يجعل منها الاختيار الأمثل للاستخدام في البيئات الصناعية.

المشغلات الخطية الصناعية هذه جُهزت بقابس لتوصيل الكابل ومحول صغير الحجم. العملاء يمكنهم اختيار أنواع مختلفة من احجام الكوابل وفقاً لمتطلباتهم.

• الجهد: 12/24/36/48V DC
• أقصى سعة للتحميل: 8000 نيوتن (دفع)، 8000 نيوتن (سحب)
• السرعة بدون تحميل: من 2.5 إلى 50 مم\ثانية
• سرعة التحميل الكامل (Full-load): من 3.5 إلى 70 مم\ثانية
• دورة التشغيل: 25%
• تصنيف مستوى مقاومة الماء: IP65
• درجة الحرارة: من -40 إلى +65 درجة مئوية
• الاختيار: مقياس الجهد الانزلاقي (potentiometer) أو مستشعر هول (Hall sensor)

• المشغل الخطي هذا يتميز بسعة التحميل العالية، السرعة العالية، دقة التموضع العالية.
• الغلاف الخارجي يتميز بمقاومة التآكل المميزة
• هذا المنتج مقاوم للماء، مقاومة للغبار والأتربة، ولديه مقاومة ممتازة للرذاذ الملحي، مما يجعله الاختيار المثالي للاستخدام في البيئة القاسية.
• هذا المشغل يعتمد علبة التروس المعدنية ويتميز بالعمر الافتراضي الطويل للاستخدام.
• هذا المنتج صمم يتركيبة قوية ومتينة.
• هذا المشغل الخطي يدعم طرق التركيب للأمام والخلف ليعطي مجال للعملاء لكي يختاروا منها
• يمكن اختيار حساس هول ومقياس فرق الجهد
• هذا المنتج مناسب للمعدات والماكينات الصناعية

الرسم البياني للمنحنى

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف

• الجهد

  1= 12 فولت
  2= 24 فولت (قياسي)
  3= 36 فولت
  4= 48 فولت

• التوجيه للطرف الخلفي

  1=90°
  2=0°/180°
  3=30°
  4=60°

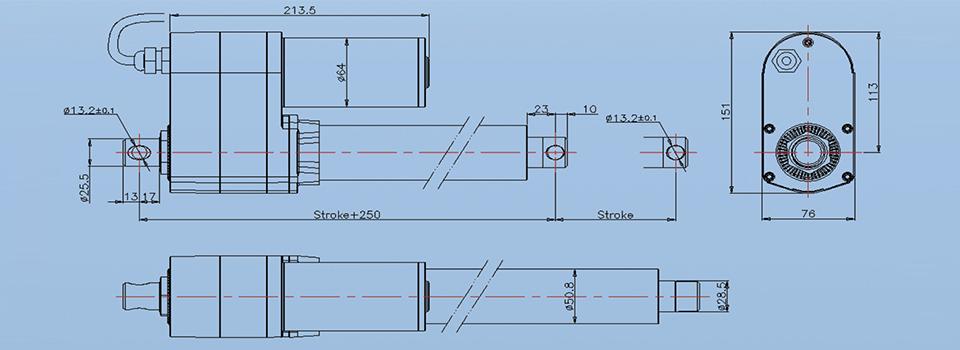

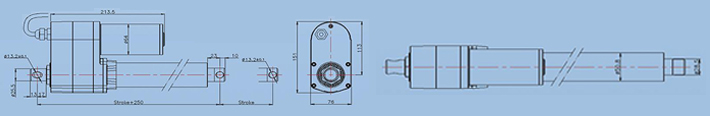

• الطرف الخلفي

  1=ثقب بقطر Φ13.2 مم
  2= ثقب بقطر Φ15.2 مم
  3= ثقب بقطر Φ16.2 مم
  4= شوكة مفصلية (clevis)، مجرى (فرضة) 8.2 مم، ثقب بقطرΦ13.2 مم
  5= ثقب بقطر Φ14 مم، عرض 20 مم
  6= لولب M16*1.5-20L
  C= تخصيص حسب الطلب

• الطرف الأمامي

  1= ثقب بقطر Φ13.2 مم
  2= ثقب بقطر Φ15.2 مم
  3= ثقب بقطر Φ16.2 مم
  4= شوكة مفصلية (clevis)، مجرى (فرضة) 8.2 مم، ثقب بقطرΦ13.2 مم
  5= لولب M16*1.5-20L
  6= نوع القضيب، القطر Φ16 مم
  7= نوع القضيب، القطر Φ20 مم
  C= تخصيص حسب الطلب

• طول الكابل

  1=0.5 متر 2= 1 متر
  3= 1.5 متر
  4= 2 متر
  5= 3 متر
  C= تخصيص حسب الطلب

• مفتاح نهاية الشوط

  1= مفاتيح في الطرفين off للتوقف (off to stop)
  2= مفاتيح في الطرفين off لإشارة الخرج (off to output signal)
  3= مفاتيح في الطرفين off للتوقف (off to stop) والثالث واحد off لإشارة الخرج
  4= مفاتيح في الطرفين والثالث واحد off لإشارة الخرج
  C= تخصيص حسب الطلب

• الموصل

  1= أسلاك التوصيل القصدير العارية
  2= قابس توصيل سن واحدة 01
  3=قابس توصيل 6 سن Din
  C= تخصيص حسب الطلب

• التغذية العكسية للإشارة

  1= لا توجد
  2= مستشعر هول الأحادي
  3= مستشعر هول الثنائي
  4= حساس قصبي (مفتاح قصبي)

• نوع الكابل

  1= مستوي (مستقيم)
  2= ملفوف (حلزوني)
