المشغل الخطي U5C

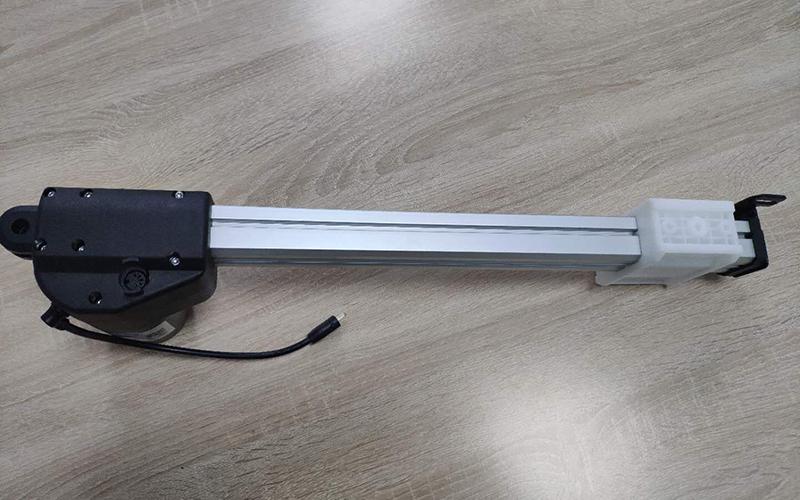

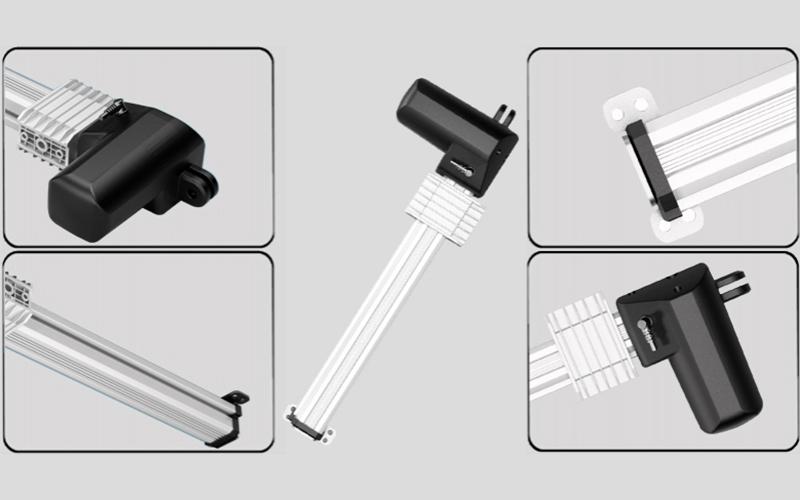

U5C Linear Slide Actuator

المشغل الميكانيكي الخطي
المشغل الميكانيكي الخطي المشغل الميكانيكي الخطي المشغل الميكانيكي الخطي

المشغل الميكانيكي الخطي U5C هو عبارة عن إصدار محدث من المشغل الخطي للأثاث المتحرك U5، وصمم خصيصاً للاستخدام في الأريكات الكهربائية، كراسي المساج، الوسائد الكهربائية وغيرها من معدات الأثاث الذكية. الفرق الوحيد بين المشغل الميكانيكي الخطي U5C و المشغل الخطي للأثاث المتحرك U5 هو أن علبة التروس مُجهزة بقابس 5 سن أنثى للمتحكمات اليدوية. لوحة الدوائر الكهربائية تم تركيبها على علبة التروس، بحيث يكون المتحكم الخطي سهل التركيب والتحكم.

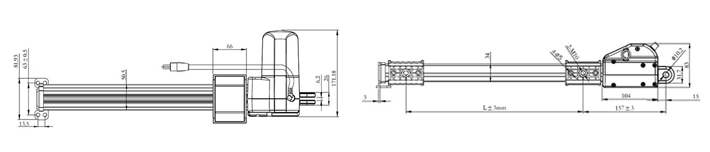

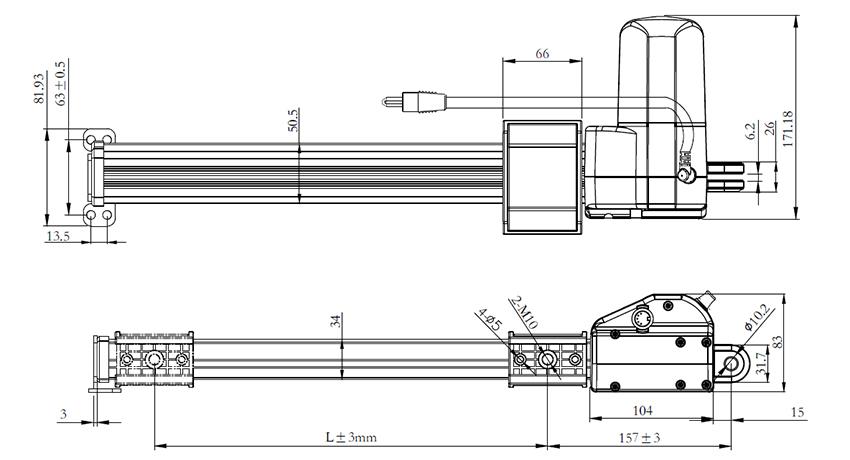

المظهر الخارجي والقياس
المظهر الخارجي والقياس

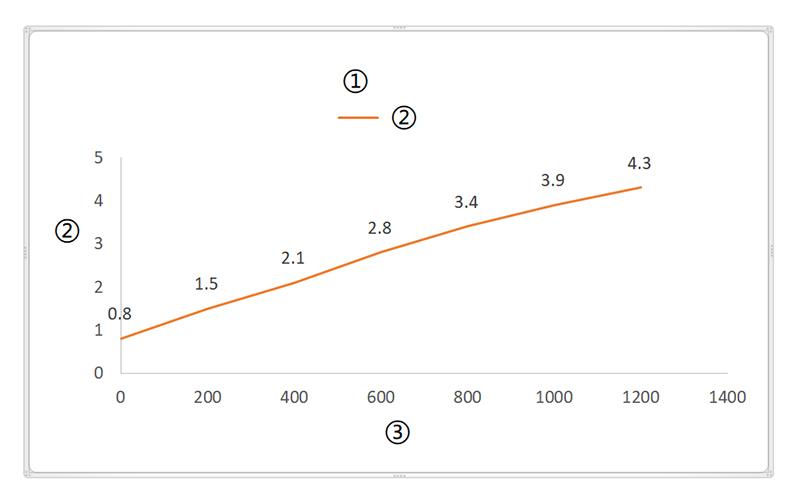

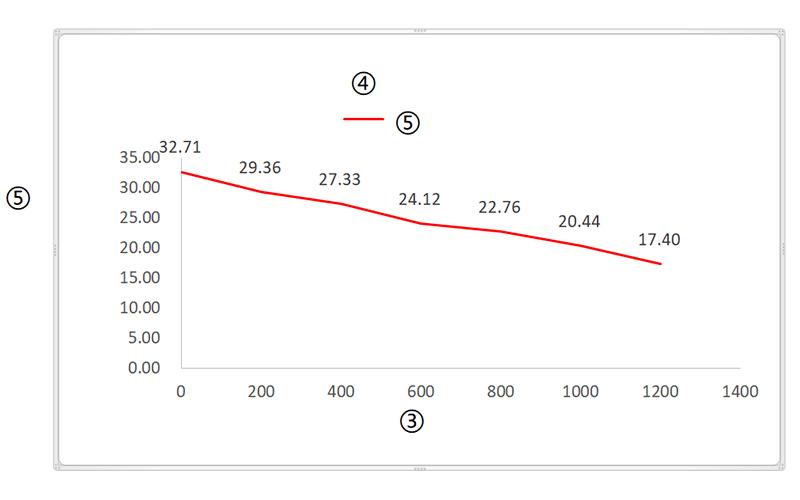

الرسم البياني للمنحنى
المظهر الخارجي والقياس المظهر الخارجي والقياس

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

المواصفات
الرمز الحمل المقنن （N） التيار المقنن （A） السرعة المقننة （mm/s）
الدفع السحب بدون تحميل (32VDC) تحميل كامل(24VDC)
المحرك القياسي (2600RPM)
A 6000 3000 5 5.4 2.9
B 5000 3000 5 7.1 3.9
C 3000 3000 4.5 11 6.2
D 2500 2500 4 15.8 7.8
E 2000 2000 5 22.5 13
F 1200 1200 4 33 19
G 700 700 4.5 44.5 23.6
محرك بسرعة عالية (3400RPM)
H 6000 3000 5 6.7 3.9
I 5000 3000 5 7.6 4.6
J 3000 3000 4.8 10.1 8.2
K 2500 2500 4.5 15.1 11
L 2000 2000 4.5 20.2 16
M 1200 1200 5 27.1 23
N 700 700 4.5 39.5 30

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف

المواصفات المخصصة

  • الجهد

    1= 12 فولت
    2= 24 فولت (قياسي)

  • نوع الكابل

    1= مستوي (مستقيم)
    2= ملفوف (حلزوني)

  • الطرف الأمامي

    1= لا
    2= لوح مصمت نوع L
    C= تخصيص حسب الطلب

  • الطرف الخلفي

    1= شوكة مفصلية بلاستيكية (clevis)، الشق (فرضة) 6.2 مم، الثقب بقطر Φ 10.2 مم
    C= تخصيص حسب الطلب

  • الموصل

    1= أسلاك التوصيل القصدير العارية
    2= قابس توصيل سن واحدة 01
    3= قابس توصيل 4 سن Din ، 90 درجة
    4= قابس توصيل 5 سن Din، 90 درجة
    5= قابس توصيل 6 سن Din، 90 درجة
    C= تخصيص حسب الطلب

  • مفتاح نهاية الشوط

    1= مفاتيح في الطرفين off للتوقف
    2= مفاتيح في الطرفين off لإشارة الخرج
    3= مفاتيح في الطرفين off للتوقف والثالث off لإشارة الخرج
    4= مفاتيح في الطرفين والثالث off لإشارة الخرج
    C= تخصيص حسب الطلب

  • التغذية العكسية للإشارة

    1= لا توجد
    2= مستشعر هول الأحادي
    3= مستشعر هول الثنائي
    4= حساس قصبي (مفتاح قصبي)

  • المكبح

    1= لا
    3= نابض إلتوائي بـ 4.5 لفات
    2= نابض إلتوائي بـ 3 لفات
    4= مكبح المحرك

  • طول الكابل

    1=0.5 متر
    2= 1 متر
    3= 1 متر
    4= 2 متر
    5= 3 متر
    C= تخصيص حسب الطلب
